鏡頭桶形失真補償解決方案

鏡頭失真可以通過硬件或軟件方法來限制或消除鏡頭失真。直線鏡頭的設計旨在最大限度地減少幾何失真，這種硬件方法的優點就是簡單。它可以在采集圖像時直接進行校正，無需額外的后期處理。但是，如果應用需要更靈活地選擇鏡頭和微調不同類型的失真，使用軟件方法則更為合適。

在使用軟件方法消除幾何失真時，主要挑戰在于以下方面：首先，這項任務的計算量很大，因為它通常在像素級執行計算；其次，當不熟悉鏡頭失真的復雜性的情況下，從零開始算法開發工作非常耗時費力。

我們嘗試用軟件解決鏡頭失真的思路給您，在本使用實例中，我們將以寬FOV應用為例，助您了解桶形失真補償解決方案。該解決方案可根據不同的項目要求進行微調。

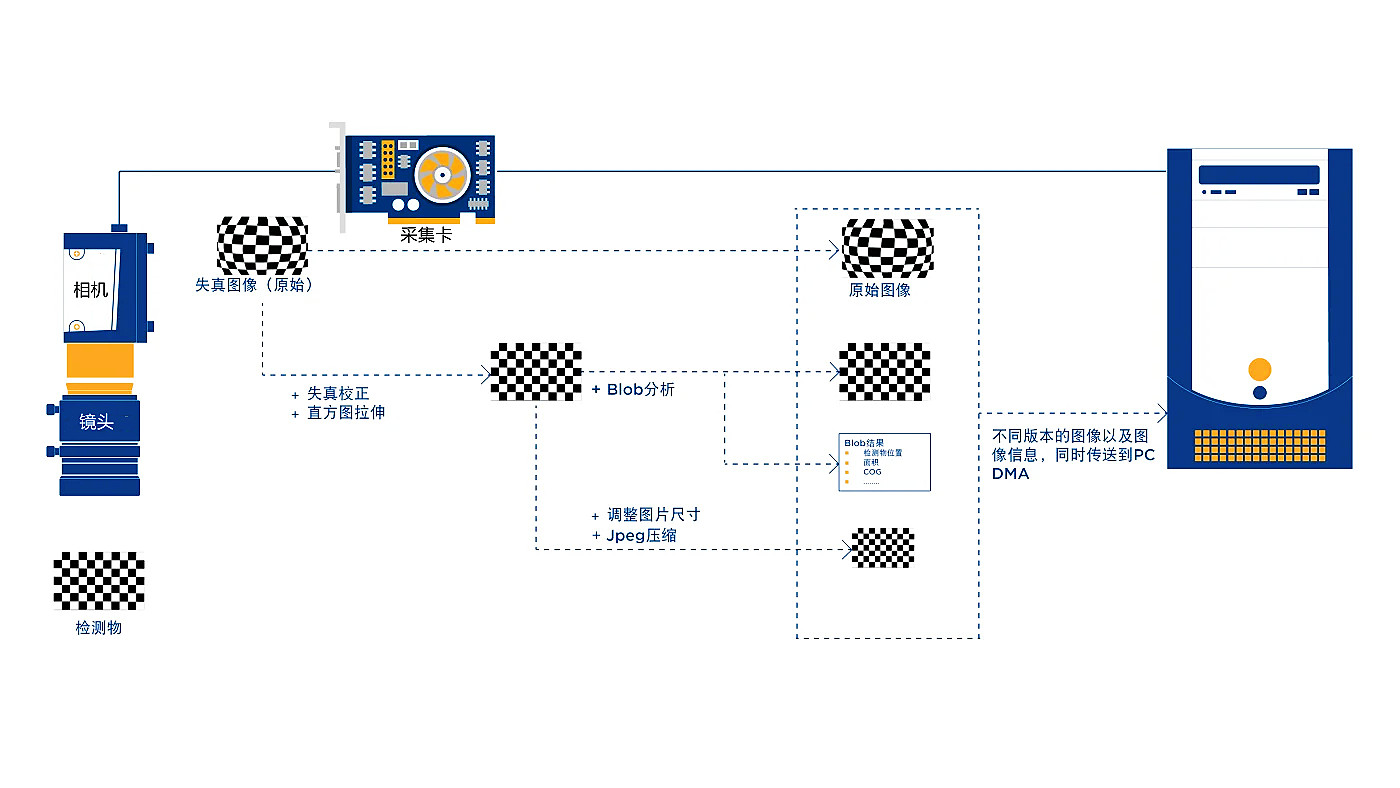

如下方的系統圖表所示，在收集原始圖像數據、將其處理成不同版本并同時傳輸?shù)絇C DMA方面，圖像采集卡發揮著至關重要的作用。這一綜合過程可以讓系統為最終分析、解析或應用完善的圖像數據做好準備。

各種算法通常會以不同的方式進行組合，以打造符合特定應用要求的綜合圖像處理管線。例如，除了校正失真，我們還同時應用直方圖拉伸和Blob分析算法。這樣就能確保生成的圖像更加精細，突出特定特征，便于計算機進行解析。
