機器視覺方式檢測智能電表

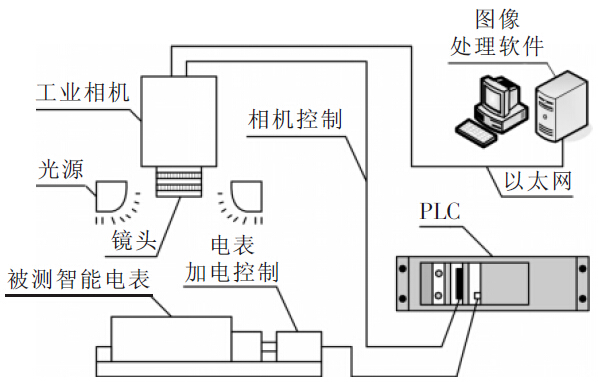

     智能電表液晶顯示檢測系統由工業相機、鏡頭、光源、圖像采集處理軟件、監控單元、加電單元及控制單元組成， 如圖1 所示。相機采用的是線陣CCD 相機， 光源采用機器視覺專用LED 線陣光源，控制單元采用PLC 電氣控制系統，能夠控制相機拍照和加電單元對電能表進行加電，圖像處理軟件和監控單元運行在一臺工控機上，工控機和相機之間通過千兆網線連接。結構設計如圖所示。

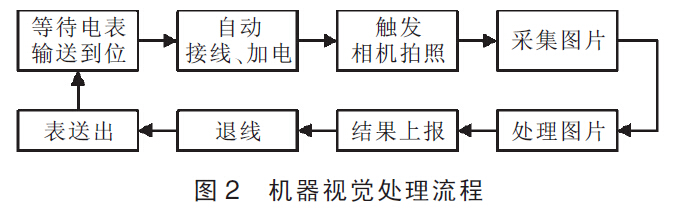

工作流程如下：
   電能表達到工業相機下方后，PLC控制加電裝置給電能表加電，加電完成后PLC 控制相機拍攝液晶屏圖片，在電能表LCD 顯示檢測處理中，主要采用模式識別工具進行圖像識別，并通過智能學習功能建立標準的圖形模板，在采集到電表圖片后，與設置的模板進行自動匹配比對，如有整屏不顯、字符或字段不顯、液晶損傷等時，檢測程序均能夠快速準確地給出檢測結果，處理程序?qū)z測結果和圖片一并通過以太網上傳給監控軟件。
