為什么工業相機無法觸發拍照， 如何解決?

為什么相機無法觸發拍照， 如何解決呢?

第一步： 確認相機可以在Freerun模式中正常采集圖像

您可以參考我們另一篇技術指導文章《 為什么沒有圖像， 如何解決》。

第二步：  為相機接外觸發信號線

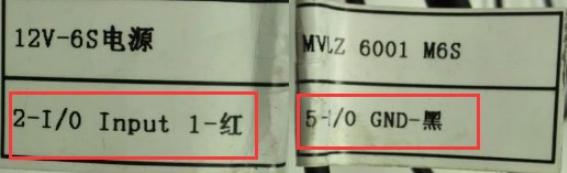

外觸發信號線一般為相機的電源插頭額外引申出來的線，接線定義可以參考線上的標簽。

＂2-I/O Input 1 - 紅＂代表2號引腳是I/O的Input 1， 是紅色線。

＂5-I/O GND 1 - 黑＂代表5號引腳是I/O的GND， 是黑色線。

所以接外觸發信號時，將紅色線接到信號輸出的正， 將黑色線接到信號的GND。如下圖：

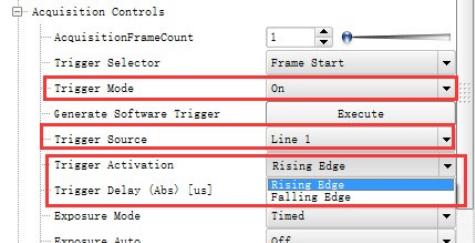

第三步： 設置相機外觸發參數

設置相機的Trigger Model為On

? 設置相機的Trigger Source為Line1

因?yàn)榻油庥|發信號時，接的是Input 1。有些相機可能會有多個Input端口， 那么接線時接的是Input x，Trigger Source就應該對應的選擇 Line x。

? 設置相機的Trigger Activation

觸發信號是高電平信號，則設置為Rising Edge。

觸發信號是低電平信號，則設置為Falling Edge。

第四步： 在外觸發模式下采集圖像

點擊相機的連續采集按鈕，相機提供外部觸發信號，觀察相機是否能采集到圖像。

如果無法采集到圖像， 那么就需要檢查外觸發信號，可以用示波器來測試。

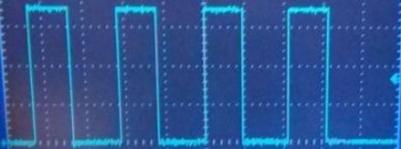

最好在相機觸發線和信號線的接頭處連接示波器， 觀察信號是否為正常的方波。正常的方波如下圖：

第五步： 信號頻率和采集頻率不匹配

信號頻率大于相機采集頻率(FPS值)：

（1）檢查信號頻率是否大于相機的最大幀數。

（2） 相機的曝光時間是否過長。

信號頻率小于相機采集頻率：

（1）檢查信號是否有干擾，優先通過硬件方式， 排除信號干擾。例如增加接地線，屏蔽層，遠離高壓電源等。

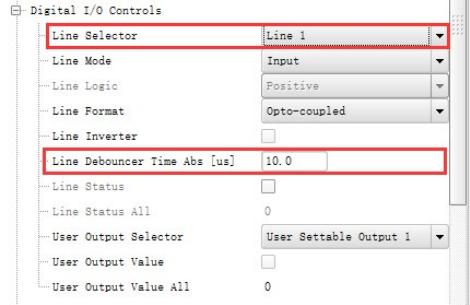

（2） 如果信號有些細小的干擾無法解決，可以通過設置相機的Line Debouncer Time屬性來過濾掉干擾信號。

例如， 正確的信號脈沖寬度為100us， 那么將Line Debouncer Time設置為90us， 就可以過濾掉小于90us脈沖寬度的干擾。

如果以上步驟測試沒有解決問題，請聯系我們?yōu)槟峁┘夹g(shù)支持。
