工業相機選型環節第3步：芯片類型、快門技術、幀速率

發布時間：2021-07-21

這一步需要挑選適合的芯片（即采用CMOS或 CCD芯片技術）以及選擇快門技術的類型（即全局快門或滾動快門）。之后要考慮問題則的是幀速率，這個指標是相機為了能夠順暢處理任務每秒必須提供的圖像數量。

1、芯片類型

CCD還是CMOS？

兩種不同的芯片技術基本差別在于其技術結構。

在CMOS芯片中，將光能（具體而言是指光子）轉化成電信號（電子）的電子元件直接集成在芯片表面。因此電子元件能夠更快速地讀取成像數據，用戶能夠更靈活地調整成像范圍，使CMOS芯片能夠更快速地拍攝圖像。CMOS芯片在消費者市場上被廣泛使用，例如單反相機。

CCD芯片使用完整的芯片表面拍攝光線，芯片表面上沒有安裝任何轉化電子元件。這使表面擁有較多的像素空間，亦代表著能夠拍攝的光線將更多。因此這類芯片對于光線特別靈敏，特別適用于弱光條件的應用（例如天文學）。CCD芯片能夠在速度較慢的應用中提供卓越圖像質量，雖然該芯片的結構以及其傳輸與處理圖像數據的方式已逐漸將成像速度提高至極限。

CMOS芯片技術在近年來不斷改進，如今已適用于幾乎任何一種圖像處理應用。CMOS芯片具備

出眾的性?xún)r(jià)比
高成像速度
高分辨率
低功耗
高量子效率

這些特性讓CMOS芯片在CCD芯片以往獨占鰲頭的領域中取得了立足之地。高成像速度與出眾的圖像質量的結合是當代CMOS芯片的突出賣點之一。

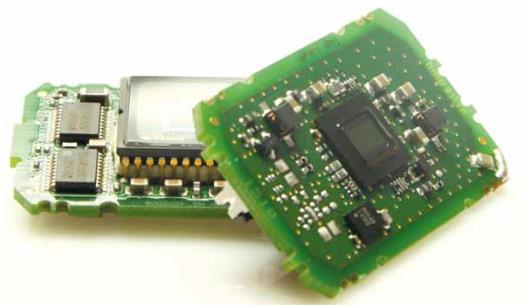

CMOS面陣芯片和CCD芯片
2.快門技術
有一項簡單但非常重要的要求：快門必須與應用匹配。快門能夠保護相機內部的芯片不受入射光線的影響，且只有在曝光時才會打開。所選的曝光時間將會確保像素接收適當數量的光子，并決定快門維持打開狀態的時間。全局快門和滾動快門的差別在于吸收光線的方式。

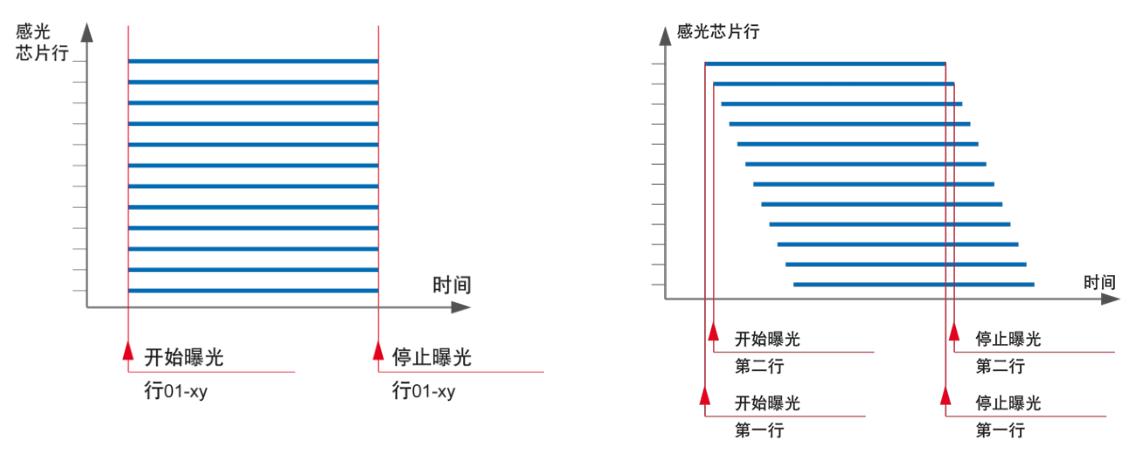

全局快門和滾動快門的工作方式

全局快門會打開并讓光線一次性地接觸整個芯片表面。依幀速率而定，移動中的目標會快速地被連續拍攝到。全局快門是需要拍攝快速移動目標的應用的首選，例如交通與運輸領域，物流領域以及印刷材料的檢測。
滾動快門則是逐行來曝光圖像。根據所選的曝光時間不同，當目標在曝光過程中移動時，可能會發生失真，這也就是所謂的滾動快門效應。但是，并非涉及移動目標的應用就完全無法使用滾動快門。在多數情況下，該效應可通過正確配置曝光時間以及使用外置閃光燈來規避。

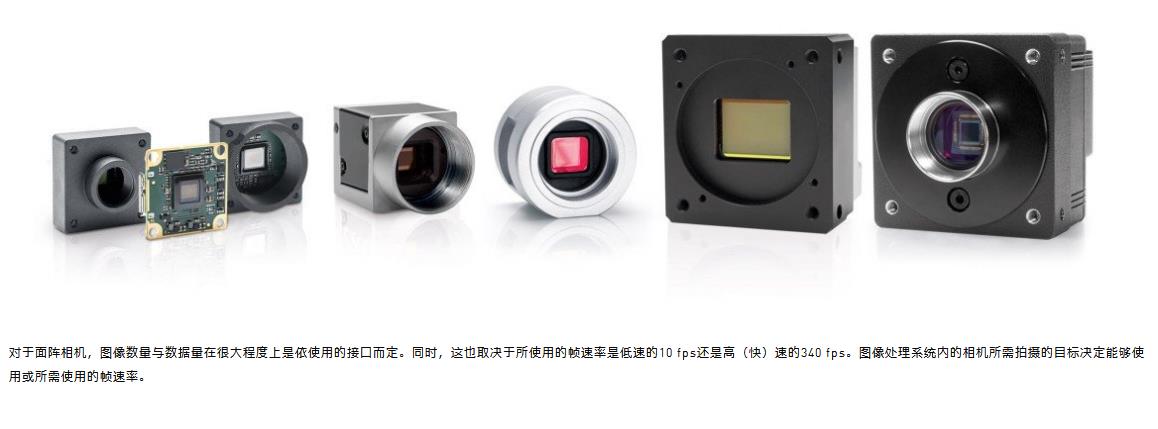

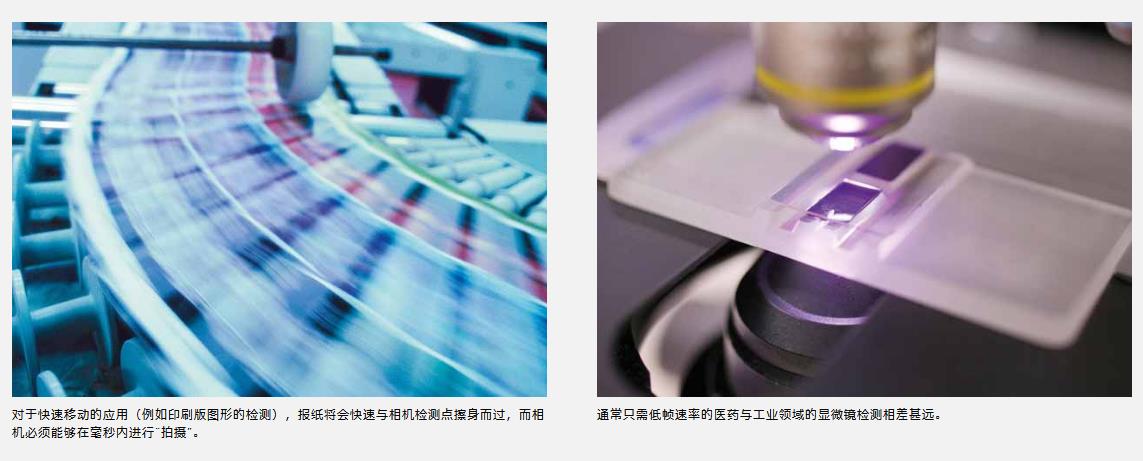

3.幀速率
