工業相機是怎么劃分類別的

發布時間：2017-10-29

1. 按照芯片結構分類：CCD相機 & CMOS相機
采用CCD成像芯片的相機是CCD相機，采用CMOS芯片的是CMOS相機。CCD相機與CMOS相機主要差異在于將光轉換為電信號的方式。對于CCD傳感器，光照射到像元上，像元產生電荷，電荷通過少量的輸出電極傳輸并轉化為電流、緩沖、信號輸出。對于CMOS傳感器，每個像元自己完成電荷到電壓的轉換，同時產生數字信號。在相機的選擇中，不能大概地說CCD相機好還是CMOS相機更好，具體選擇過程要根據應用的具體需求和所選擇相機的參數指標。
2. 按照傳感器結構分： 面陣相機 & 線陣相機
     有兩種主要的傳感器架構：面掃描和線掃描，響應的相機稱為面陣相機和線陣相機。面陣相機通常用于，在一幅圖像采集期間相機與被成像目標之間沒有相對運動的場合，如監控顯示、直接對目標成像等，圖像采集用一個事件觸發（或條件的組合）。線掃描相機用于在一幅圖像采集期間相機與被成像目標之間有相對運動的場合，通常是連續運動目標成像或需要對大視場高精度成像。線掃描相機的主要應用于蜷曲表面或平滑表面、連續產品進行成像，比如Web Inspection應用：如印刷檢測、紡織品檢測、LCD面板、PCB、紙張、玻璃、鋼板等。
3. 按照輸出模式分類：模擬相機 & 數字相機
      根據相機視頻信號輸出模式的不同分為模擬相機和數字相機，模擬相機輸出模擬視頻信號，可以通過相應的模擬顯示器直接顯示圖像，也可以通過采集卡進行模擬轉換后，形成數字視頻信號兵采集與存貯；數字相機在相機內部完成模擬轉換，直接輸出數字視頻信號。隨著數字技術的不斷發展，模擬相機越來越多的被數字相機所替代，模擬相機所占市場份額正越來越小。數字相機具有通用性好、控制簡單、可增加更多圖像處理功能，以及后續Firmware升級等的優勢。數字相機還可以進一步細分，其輸出接口又包括：LVDS接口、Camera Link接口、Firewire(IEEE 1394)、USB接口和GigE接口。模擬相機分為逐行掃描和隔行掃描兩種，隔行掃描相機又包含EIA/NTSC/CCIR/PAL等標準制式。
4. 彩色相機&黑白相機

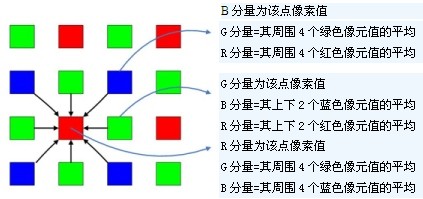

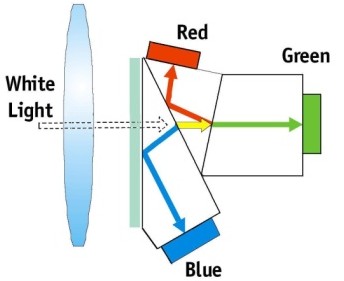

      黑白相機直接將光強信號轉換成圖像灰度值，生成的是灰度圖像；彩色相機能獲得景物中紅、藍、綠三個分量的光信號，輸出彩色圖像。彩色相機能夠提供比黑白相機更多的圖像信息。彩色相機的實現方法主要有兩種，棱鏡分光法和Bayer濾波法。棱鏡分光彩色相機，利用光學透鏡將入射光學的R、G、B分量分離，在三片傳感器上分別將三種顏色的光信號轉換成電信號（如下圖所示），最后對輸出的數字信號進行合成，得到彩色圖像。
