工業鏡頭都有哪些接口

  工業檢測鏡頭是機器視覺系統中必不可少的部件，按焦距可分為短焦鏡頭、中焦鏡頭，長焦鏡頭；按視場大分為廣角、標準，遠攝鏡頭；按結構分為固定光圈定焦鏡頭，手動光圈定焦鏡頭，自動光圈定焦鏡頭，手動光圈定焦鏡頭、自動變焦鏡頭，自動光圈電動變焦鏡頭，電動三可變（光圈、焦距、聚焦均可變）鏡頭等。按接口類型可分為C接口鏡頭、CS接口鏡頭、U接口鏡頭和特殊接口鏡頭。

1、C接口工業鏡頭

    C接口工業檢測鏡頭法蘭焦距是安裝法蘭到入射鏡頭平行光的匯聚點之間的距離。法蘭焦距為17.526mm或0.690in。安裝羅紋為：直徑1in，32牙.in。鏡頭可以用在長度為0.512in (13mm)以內的線陣傳感器。但是，由于幾何變形和市場角特性，必須鑒別短焦鏡頭是否合用。如焦距為12.6mm的鏡頭不應該用長度大于6.5mm的線陣。如果利用法蘭焦距尺寸確定了鏡頭到列陣的距離，則對于物方放大倍數小于20倍時需增加鏡頭接圈。接圈加在鏡頭后面，以增加鏡頭到像的距離，以為多數鏡頭的聚焦范圍位 5－10％。鏡頭接長距離為焦距/物方放大倍數。加一個5mm接圈，一個C接口鏡頭可以接CS接口的相機。

2、CS接口工業鏡頭

    CS接口工業鏡頭可以直接接在CS接口的相機上，但是即CS mount鏡頭不能與C mount相機一起使用。

3、U接口工業鏡頭

U接口工業鏡頭為一種可變焦距的鏡頭，其法蘭焦距為47.526mm或1.7913in，安裝羅紋為M42×1。主要設計作35mm照片應用，可用于任何長度小于 1.25in(38.1mm)的列陣。

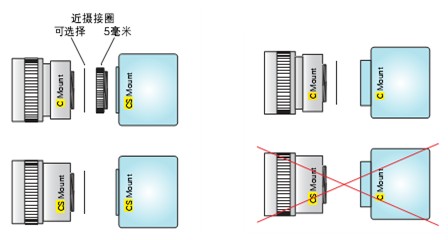

在數字圖像處理領域，有一套含有兩種接口規格（C mount和CS mount）的標準鏡

頭裝配。由此產生了四種組合方式，如下圖所示。其中之一不匹配：即CS mount鏡頭不能與C mount相機一起使用。
