連接PCI采集卡的幾種方式

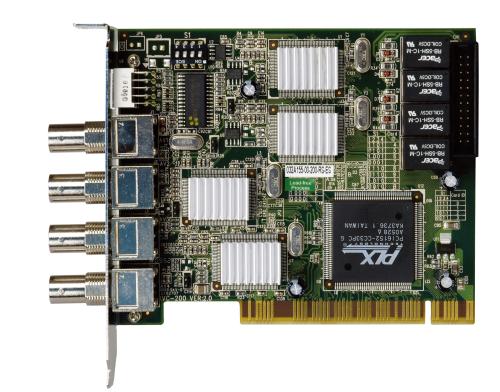

PCI采集卡是諸多圖像采集卡中的一類，是一種基于 PCI 總線的數據采集卡，可直接插在 IBM-PC/AT 或與之兼容的計算機內的任一 PCI 插槽中，構成實驗室、產品質量檢測中心等各種領域的數據采集、波形分析和處理系統，也可構成工業生產過程監控系統。
    PCI采集卡的基本功能有：12位A/D轉換、D/A轉換、數字量輸入、數字量輸出、計算器/定時器功能，那到底如何連接PCI采集卡呢？主要有以下幾種連接方式
第一種：AD 單端輸入連接方式
單端方式是指使用單個通道實現某個信號的輸入，同時多個信號的參考地共用一個接地點。此種方式主要應用在干擾不大，通道數相對較多的場合?？蛇B接成模擬電壓單端輸入方式，32路模擬輸入信號連接到AI0～AI31端，其公共地連接到AGND端。
第二種：AD 雙端輸入連接方式
雙端輸入方式是指使用正負兩個通路實現某個信號的輸入，該方式也叫差分輸入方式。此種方式主要應用在干擾較大，通道數相對較少的場合。單、雙端方式的實現由軟件設置，請參考PCI8753軟件說明書。PCI8753板可按下圖連接成模擬電壓雙端輸入方式，可以有效抑制共模干擾信號，提高采集精度。16路模擬輸入信號正端接到AI0～AI15端，其模擬輸入信號負端接到AI16～AI31端，現場設備與PCI8753板共用模擬地AGND。
